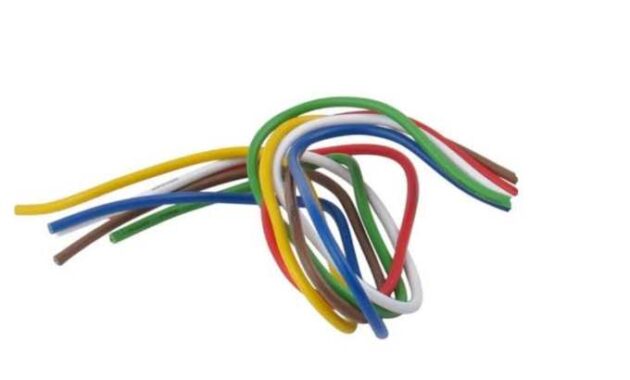

Panduan Lengkap Warna Kabel Motor Honda

Aufaproject46.com – Hay Bro & Sist, Mas Bro, pernah nggak sih lagi bongkar motor, terus liat kabel warna-warni berjejer rapi tapi nggak tahu itu fungsinya buat apa? Kalau aku sih, dulu sering bingung pas baru belajar soal kelistrikan motor. Tapi tenang aja, kali ini aku bakal kasih panduan lengkap warna kabel motor Honda dan fungsinya. Jadi, nggak perlu lagi trial and error pas nyambungin kabel, apalagi sampai bikin motor nggak bisa nyala!

Dalam artikel ini, aku bakal jelasin apa arti setiap warna kabel di motor Honda, dari kabel listrik utama, lampu, sampai kelistrikan pendukung. Yuk kita mulai biar makin paham sistem kelistrikan motor kamu!

1. Kenapa Warna Kabel Motor Itu Penting?

Sebelum kita bahas detail tiap warna kabel, kita bahas dulu nih kenapa warna kabel itu penting. Honda, seperti kebanyakan pabrikan motor lainnya, punya standar warna kabel yang membantu mekanik atau pemilik motor untuk lebih mudah memahami jalur listrik.

Bayangkan kalau semua kabel warnanya hitam—bisa pusing, kan, ngecek mana yang ke lampu, mana yang ke aki, atau mana yang ke klakson? Nah, itulah kenapa warna kabel dibuat berbeda-beda sesuai fungsinya.

Beberapa alasan pentingnya standar warna kabel:

• Mempermudah troubleshooting. Kalau ada masalah listrik, kamu bisa langsung tahu kabel mana yang perlu dicek.
• Menghindari kesalahan pemasangan. Salah pasang kabel bisa bikin komponen rusak atau bahkan korsleting.
• Standar universal. Jadi kalau kamu pergi ke bengkel mana pun, montirnya langsung paham sistem kelistrikan motormu.

2. Panduan Warna Kabel Motor Honda dan Fungsinya

Oke, sekarang saatnya masuk ke inti pembahasan. Ini dia daftar lengkap warna kabel motor Honda dan fungsi masing-masing:

A. Kabel Kelistrikan Utama

1. Hitam (Black):
   • Fungsi: Arus utama dari kontak ke seluruh sistem kelistrikan motor.
   • Catatan: Kabel hitam ini biasanya yang pertama dicek kalau motor mati total.
2. Merah (Red):
   • Fungsi: Jalur listrik dari aki ke kontak atau saklar utama.
   • Tips: Pastikan kabel ini nggak ada yang putus atau konslet, karena jadi sumber daya utama.
3. Hijau (Green):
   • Fungsi: Jalur ground atau negatif.
   • Perhatian: Kalau motor Honda kamu nggak nyala, cek kabel hijau—bisa jadi ada grounding yang nggak berfungsi.

B. Kabel Sistem Lampu

1. Kuning (Yellow):
   • Fungsi: Arus untuk lampu utama jarak jauh.
   • Lokasi: Biasanya terhubung langsung ke saklar lampu.
2. Biru (Blue):
   • Fungsi: Lampu jauh (high beam).
   • Tips: Kalau lampu jauh nggak nyala, kabel biru ini yang harus dicek.
3. Coklat (Brown):
   • Fungsi: Jalur ke lampu belakang dan lampu rem.
   • Catatan: Sering kali kabel ini juga terhubung dengan indikator rem di speedometer.
4. Abu-abu (Gray):
   • Fungsi: Jalur untuk lampu sen.
   • Tips: Kabel abu-abu kanan dan kiri biasanya terpisah, jadi cek dua-duanya kalau ada masalah.

C. Kabel Sistem Pendukung

1. Putih (White):
   • Fungsi: Mengalirkan arus dari spul ke regulator/rectifier.
   • Catatan: Kabel ini vital untuk sistem pengisian aki.
2. Orange (Orange):
   • Fungsi: Jalur ke klakson dan saklar sein.
   • Lokasi: Biasanya terletak di dekat setang motor.
3. Pink (Pink):
   • Fungsi: Khusus untuk sistem injeksi (FI), biasanya terhubung ke sensor.
   • Perhatian: Jangan asal cabut kabel pink ini, karena bisa memengaruhi ECU.
4. Biru Muda (Light Blue):
   • Fungsi: Jalur indikator bahan bakar.
   • Lokasi: Menghubungkan sensor bensin dengan indikator di dashboard.

3. Cara Memeriksa Kabel Motor Honda

Kalau ada masalah kelistrikan, ada beberapa langkah simpel yang bisa kamu ikuti, Mas Bro:

1. Periksa sambungan kabel.
   • Pastikan tidak ada kabel yang longgar atau putus.
2. Gunakan multimeter.
   • Cek aliran listrik untuk memastikan kabel berfungsi dengan baik.
3. Lihat skema kelistrikan.
   • Manual motor Honda biasanya menyertakan diagram warna kabel untuk mempermudah perbaikan.
4. Cek kondisi fisik kabel.
   • Kabel yang sudah getas atau terkelupas bisa jadi sumber masalah korsleting.

4. Tips Memastikan Kabel Tetap Awet

Agar kabel motor tetap awet dan nggak bikin masalah, ada beberapa tips penting yang perlu kamu lakukan:

• Jangan tarik kabel terlalu keras.
  Bisa bikin sambungan lepas atau kabel putus.
• Gunakan isolasi kabel berkualitas.
  Kalau ada kabel yang terkelupas, segera perbaiki dengan isolasi.
• Hindari modifikasi berlebihan.
  Modifikasi listrik tanpa perhitungan bisa merusak sistem kelistrikan asli motor.
• Rutin servis kelistrikan.
  Saat servis rutin, minta mekanik untuk cek kelistrikan motor juga.

Kesimpulan

Nah, sekarang Mas Bro udah tahu kan fungsi warna kabel motor Honda? Dengan memahami ini, troubleshooting masalah kelistrikan motor jadi jauh lebih gampang. Jangan lupa, selalu cek kabel secara berkala dan hindari modifikasi yang nggak perlu biar motor tetap awet.

Kalau Mas Bro punya pengalaman unik soal kelistrikan motor atau ada tips tambahan, yuk bagikan di kolom komentar! Jangan lupa juga share artikel ini ke teman-teman biar mereka nggak bingung lagi soal warna kabel motor Honda.

Semoga bermanfaat dan sampai jumpa di artikel berikutnya!
